| Наименование | Обозначение | Диаметр Дн, мм | Масса, кг |
|---|---|---|---|
| ПО-100 | НТС 65-06-01 | 108 | 56.23 |
| ПО-125 | НТС 65-06-03 | 133 | 48.86 |
| ПО-150 | НТС 65-06-5 | 159 | 57.1 |
| ПО-200 | НТС 65-06-07 | 219 | 66.42 |
| ПО-250 | НТС 65-06-09 | 273 | 90.73 |
| ПО-300 | НТС 65-06-11 | 325 | 90.6 |
| ПО-400 | НТС 65-06-13 | 426 | 167.65 |
| ПО-500 | НТС 65-06-15 | 530 | 251.3 |
| ПО-600 | НТС 65-06-17 | 630 | 233.1 |
| ПО-700 | НТС 65-06-19 | 720 | 277.1 |
| ПО-800 | НТС 65-06-21 | 820 | 364.25 |
| ПО-900 | НТС 65-06-23 | 920 | 437.27 |
| ПО-1000 | НТС 65-06-25 | 1020 | 418.2 |
| НПО-100 направляющая | НТС 65-06-02 вып.1 | 108 | 42.9 |
| НПО-125 направляющая | НТС 65-06-04 вып.1 | 133 | 51.3 |
| НПО-150 направляющая | НТС 65-06-06 вып.1 | 159 | 51.3 |
| НПО-200 направляющая | НТС 65-06-08 вып.1 | 219 | 64.2 |
| НПО-250 направляющая | НТС 65-06-10 вып.1 | 273 | 77.2 |
| НПО-300 направляющая | НТС 65-06-12 вып.1 | 325 | 77.1 |
| НПО-400 направляющая | НТС 65-06-14 вып.1 | 426 | 138.4 |
| НПО-500 направляющая | НТС 65-06-16 вып.1 | 530 | 166.4 |
| НПО-600 направляющая | НТС 65-06-18 вып.1 | 630 | 210.7 |
| НПО-700 направляющая | НТС 65-06-20 вып.1 | 720 | 253.4 |
| НПО-800 направляющая | НТС 65-06-22 вып.1 | 820 | 380 |
| НПО-900 направляющая | НТС 65-06-24 вып.1 | 920 | 372.9 |
| НПО-1000 направляющая | НТС 65-06-26 вып.1 | 1020 | 388.9 |
| ОПМ-05 | НТС 65-06-02 вып.2 | 50 | 8.06 |
| ОПМ-07 | 70 | 8.58 | |
| ОПМ-08 | 80 | 9.11 | |
| ОПМ-1 | 100 | 14.16 | |
| ОПМ-1,25 | 125 | 14.83 | |
| ОПМ-1.5 | 150 | 15.65 | |
| ОПМ-2 | НТС 65-06-03 вып.2 | 200 | 53.43 |
| ОПМ-2.5 | 250 | 57.83 | |
| ОПМ-3 | 300 | 60.95 | |
| ОПМ-4 | 400 | 81.81 | |
| ОПМ-5 | 500 | 88.09 | |
| ОПМ-6 | НТС 65-06-04 вып.2 | 600 | 155.77 |
| ОПМ-7 | 700 | 162.72 | |
| ОПМ-8 | 800 | 206.11 | |
| ОПМ-9 | НТС 65-06-05 вып.2 | 900 | 249.4 |
| ОПМ-10 | 1000 | 258.4 |
Описание

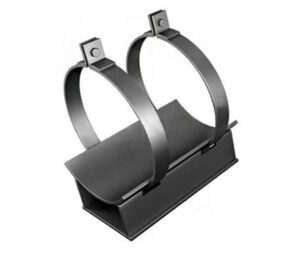

Опоры типа НТС 65-06 – скользящие изделия, которые применяются для крепления трубопроводов. При их производстве за основу принимается стандартный хомутовый принцип. Именно благодаря этому гарантируется качественная изоляция, а также сохранение соответствующих свойств на протяжении длительного времени.
Крепятся опоры типа НТС 65-06 с помощью стандартного крепежного элемента, выпускаемого под этот вид. Изделие обжимает хомут, а также применяются болты из высокопрочных металлических сплавов. Они уже предусматриваются конструкцией, поэтому для установки не потребуется искать крепления в частном порядке.
Направляющая опора НТС 65-06 и ее разновидности
Конструкции типа НТС 65-06 Выпуск 1 или 2 бывают следующих видов:
- Для прокладки труб внутри канализации.
- Для наземной прокладки труб.
- Для запорной арматуры.
