| Нагрузка на блок, кН | Нагрузка на пружину, кН | H, мм | Масса, кг |
|---|---|---|---|
| 4.5 | 1.26 | 660 | 5.8 |
| 4.5 | 2.73 | 660 | 6.8 |
| 15 | 5.24 | 760 | 13.6 |
| 15 | 8 | 760 | 15.4 |
| 24 | 11.67 | 815 | 20.3 |
| 24 | 16.34 | 815 | 22.6 |
| 24 | 19.66 | 865 | 27.4 |
| 34 | 26.34 | 870 | 43.5 |
| 48 | 32.6 | 1070 | 64.2 |
| 48 | 40 | 1070 | 69.2 |
| 55 | 48.6 | 1070 | 75.6 |
| 68 | 58.45 | 1025 | 97.9 |
| 4.5 | 1.26 | 510 | 4.3 |
| 4.5 | 2.73 | 510 | 4.9 |
| 15 | 5.24 | 610 | 10 |
| 15 | 8 | 610 | 11.1 |
| 24 | 11.67 | 665 | 14.7 |
| 24 | 16.34 | 665 | 16.1 |
| 24 | 19.66 | 665 | 19.8 |
| 34 | 26.34 | 720 | 32.1 |
| 48 | 32.6 | 820 | 44.4 |
| 48 | 40 | 820 | 47.5 |
| 55 | 48.6 | 820 | 50.1 |
| 68 | 58.45 | 825 | 69.56 |
Описание

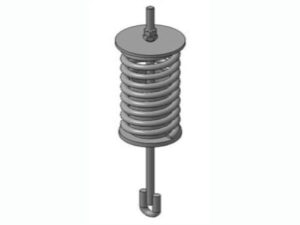

Данные опоры предназначены для амортизации нагрузок на магистральные трубопроводы и являются очень важными элементами этих конструкций. Пружинный блок смягчает нагрузку и защищает трубопровод от деформации и от преждевременного выхода из строя. В зависимости от принципа установки пружинные блоки разделяют на опорные блоки и блоки для установки опор трубопроводов, а в зависимости от конструкции различают сдвоенные и одинарные пружинные блоки.
Стандарт устанавливает конструкцию и основные размеры пружинных блоков с силами от 1,26 кН (128 кгс) до 58,45 кН (5960 кгс) при рабочих деформациях 70 и 140 мм, предназначенных для работы при температуре окружающей среды от минус 40°С до плюс 120°С.
Отрасли применения
- ТЭС и АЭС
